Une simulation se réalise de la manière suivante (figure IV.3) :

  1. Construire la simulation (bouton ❾)
  2. Lancer la simulation (bouton ⓫)
  3. Choisir un mode de fonctionnement (en mode « simulation continue », panneau ❸ ou en mode « pas-à-pas » panneau ❹)
  4. Gérer le déroulement de la simulation (exécuter/reprendre ⓬, interrompre ⓭, faire un pas ⓮)
  5. Récupérer les traces obtenues (soit en cours, soit à la fin de la simulation) par le bouton ⓰
  6. Stopper définitivement la simulation (pouton ⓲)

La figure VI.3 donne l’aperçu de la gestion d’une simulation.

Attention ! Une simulation n’est réalisable que si au moins un module (pour une ressource de l’environnement) a été créé et qu’au moins une procédure de ce module a été validée (voir § VI.2.).

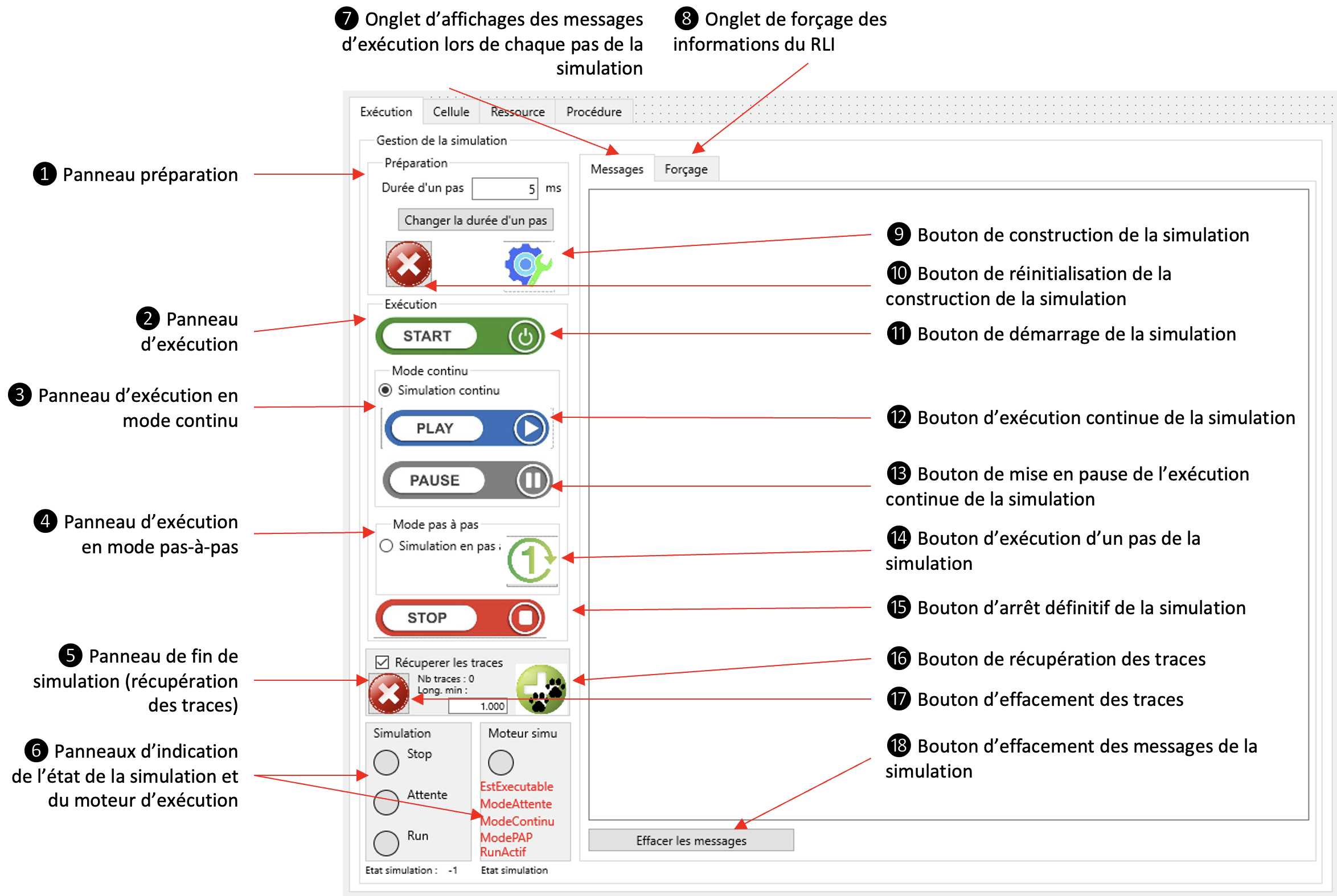

Figure VI.3 : Création et gestion d’une simulation

Les différents boutons des panneaux de gestion de la simulation ne sont accessibles qu’en fonction de l’état de celle-ci.
